一、用途说明 在选用防爆挠性连接管时,若电气箱引入口无密封装置，必须选用防爆密封挠性连接管。 NMG(B/C/e) I、II-防爆密封挠性连接管具有结构紧凑，安装使用方便的优点。
二、 产品分类 NMG(B/C/e)-防爆密封挠性连接管分NMG(B/C)I-隔爆密封管、NMG(B/C)II-隔爆密封管、NMGeI-增安密封管。

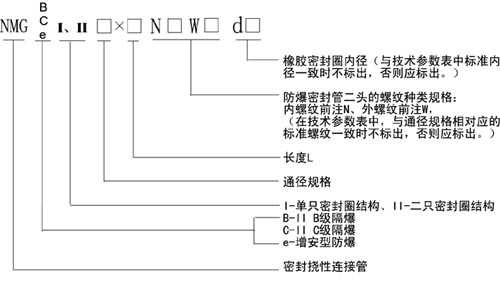

三、结构特点 NMG(B/C)I-隔爆密封管是在NG(B/C)-隔爆管的一端加装类似MjdI-密封接头的装置。 NMG(B/C)II-隔爆密封管NG(B/C)-隔爆管的一端具有MjdII-密封活接头的功能。 NMGeI-增安密封管是NGe-增安管与MjdI-密封活接头的组合。 通常密封装置是在与电气外壳连接的防爆挠性连接管的外螺纹端。 四、 型号含义 .jpg)
*例：NMGe I 13*500、NMGB I 20*700NG3/4"WG1"、NMGB II 20*700NG3/4"WG3/4" d10 五、 技术参数表 | 单位：毫米 | 型 号 规 格 | 二头标准螺纹规格 | NG(B/C)挠性管 实际通径d | NG(e/T)挠性管 实际通径d | 型 号 | 通径规格 | 长 度 L | NMG(B/C)I | 13 | 500 | NG1/2"-WG1/2" | Φ9 | Φ8 | 20 | 500 | NG3/4"-WG3/4" | Φ12 | Φ10、Φ13 | 25 | 700 1000 | NG1"-WG1" | Φ15 | / | NMG(B/C)II | 32 | 700 1000 | NG1 1/4"-WG1 1/4" | Φ19 | / | 38 | 1000 1200 | NG 1/2"-WG1 1-2" | Φ22 | Φ23 | 50 | 1200 1400 | NG2"-WG2" | Φ26 | / | NMGeI | 63 | 1200 1400 | NG2 1/2"-WG2 1/2" | Φ32 | Φ30、Φ36、Φ40 | 75 | 1400 | NG3"-WG3" | Φ42 | Φ46、Φ51 | 100 | 1600 | NG4"-WG4" | Φ60 | Φ56、Φ63、 Φ68、Φ73 |
| *注：选型时，如表中橡胶密封圈内径不合适，所选密封圈内径不允许超过表中通径的最大值。 |

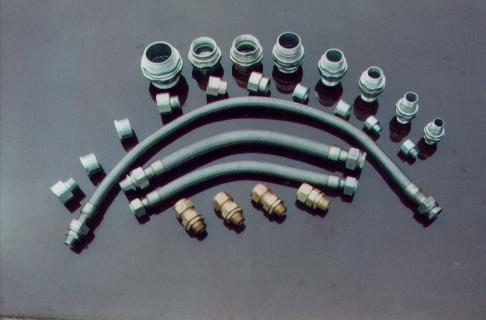

六、产品展示 .jpg)
|
